液氮罐使用一段時間表面掉漆發黃是什么原因

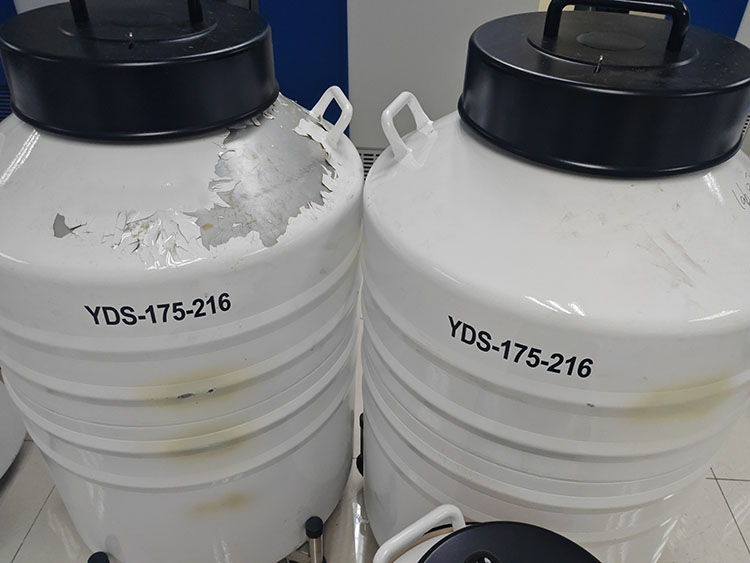

嶄新光潔的不銹鋼液氮罐，經過一段時間的使用后，表面油漆開始剝落、泛黃甚至起泡，不僅影響設備美觀，更可能暗示潛在的安全隱患。這背后的原因究竟為何？本文將為您深入剖析這一常見現象。

一、核心誘因：多重環境壓力的共同作用

1. 極端低溫沖擊與熱循環應力：

• 液氮罐的核心使命是盛裝-196℃的液態氮，罐體表面長期承受劇烈的低溫環境。

• 日常操作中，罐體經歷反復的“加注-排空”過程，導致罐體表面溫度在超低溫與常溫間循環切換。

• 這種劇烈的溫度波動會使金屬罐體與表面油漆涂層產生不同程度的熱脹冷縮（材料熱膨脹系數差異），在涂層與基材之間、涂層內部產生巨大的內應力。長期積累，必然導致涂層疲勞、脆化，最終出現開裂、起泡、剝落（掉漆）。

2. 冷凝水與潮濕環境的侵蝕：

• 當外部溫暖潮濕的空氣遇到超低溫的罐體表面時，會迅速冷凝形成水珠，附著在罐壁上。

• 這些冷凝水為電化學腐蝕提供了必要條件，尤其在涂層已有微小損傷（如劃痕、孔隙）或剝落區域，水分會直接接觸金屬基材。

• 水分中的氧氣和雜質，會引發或加速金屬罐體（即使是奧氏體不銹鋼）的點蝕或縫隙腐蝕。腐蝕產物（如鐵銹）滲透到涂層下方或邊緣，會導致涂層進一步鼓泡、剝離，并呈現難看的黃褐色銹跡（發黃的主要來源之一）。

3. 紫外線（UV）輻射的老化效應：

• 對于存放在靠近窗戶、室外或有強光源環境下的液氮罐，太陽光或人工光源中的紫外線是漆膜的“隱形殺手”。

• UV輻射會破壞涂層高分子鏈的化學結構，導致涂層聚合物降解、粉化、失光。

• 這個過程會使原本顏色鮮艷的涂層逐漸褪色、變暗、發黃，同時降低其機械強度和附著力，使其更容易被破壞。

4. 化學試劑的意外接觸：

• 有機溶劑： 如乙醇、丙酮、異丙醇等，常用于清潔或實驗。它們能溶解或溶脹許多類型的油漆涂層，導致軟化、起皺、失去光澤甚至溶解剝落。

• 酸、堿、氧化劑： 即使短暫接觸，也可能與涂層成分發生化學反應，造成變色（發黃、發白）、蝕刻或直接破壞涂層完整性。

• 實驗室環境復雜，液氮罐表面難免濺落到各種化學物質：

5. 物理損傷與不當維護：

• 使用了非低溫專用或質量低劣的油漆。

• 涂裝前表面處理（除油、除銹、粗糙度）不達標。

• 施工環境（溫濕度）控制不當或涂層未完全固化即投入使用。

• 涂層過薄或存在漏涂點。

• 磕碰劃傷： 搬運、操作過程中的碰撞、摩擦，會直接破壞漆膜，為水分和腐蝕介質打開通道。

• 不當清潔： 使用硬質刷具、強研磨性清潔劑或高壓水槍沖洗，會磨損或沖蝕漆膜表面，加速其老化失效。

• 涂層自身質量與施工工藝：

二、影響與潛在風險：超越美觀的考量

• 加速罐體腐蝕： 掉漆區域暴露金屬，在潮濕環境下腐蝕速度大大加快，長期可能影響罐體結構強度和密封性能，縮短使用壽命。

• 降低保溫性能（間接）： 嚴重的腐蝕或維護時不當處理可能損害真空層或絕熱材料（雖不直接相關，但需警惕整體維護）。

• 安全隱患： 剝落的漆片可能污染實驗室環境或樣本。

• 形象與管理： 影響實驗室整潔、專業的形象，可能反映設備維護管理不到位。

三、應對策略：預防為主，科學維護

1. 嚴選優質專用涂層：

• 選擇專為超低溫環境設計的工業防腐漆，如高性能環氧樹脂漆、改性聚氨酯漆或氟碳漆。這些漆料具有優異的耐低溫性、柔韌性（抵抗冷脆）、附著力和耐化學性。

2. 確保卓越的涂裝工藝：

• 基材處理是關鍵： 噴砂或打磨至規定等級（如Sa2.5），徹底除油、除銹、除塵，保證表面清潔、干燥、粗糙度適宜。

• 環境控制： 在適宜的溫濕度下施工，保證涂層充分流平、固化。

• 膜厚達標： 按照設計要求涂覆足夠的道數和厚度，避免漏涂。

3. 優化存放與使用環境：

• 盡量將液氮罐存放在室內、陰涼、干燥、通風良好的地方，遠離窗戶直射陽光和熱源。

• 控制實驗室環境濕度。

4. 實施精細化操作與維護：

• 輕拿輕放，避免碰撞刮擦。

• 溫和清潔： 使用軟布或海綿蘸取中性清潔劑水溶液擦拭。嚴禁使用強溶劑、強酸強堿或研磨劑。及時擦干冷凝水。

• 避免化學品接觸： 操作時注意保護罐體，如濺上化學品，立即用大量清水沖洗并擦干。

• 定期檢查： 定期目視檢查罐體表面涂層狀況，發現細小損傷（如劃痕、小氣泡）可考慮用匹配的低溫專用修補漆及時點補，阻止擴大。

5. 考慮先進表面處理（針對高端或特殊需求）：

• 粉末噴涂： 提供更厚、更均勻、更耐久的涂層，附著力強，耐化學性好。

• 電化學拋光/鈍化： 提升不銹鋼基材本身的耐蝕性，作為涂層的堅實基礎。

• 陶瓷涂層： 部分高端應用會考慮特殊陶瓷涂層，具有極佳的硬度、耐溫性和化學惰性，但成本高昂。

案例說明：
某高校生物實驗室的液氮罐群，原使用普通工業漆，存放于靠窗位置。一年后普遍出現嚴重黃變、漆膜粉化剝落。經分析，主要原因為紫外線強烈照射導致聚合物降解（黃變粉化），加上冷凝水長期侵蝕（剝落）。解決方案：將罐體移至無直射光區域；徹底除銹后，涂裝高性能耐UV改性聚氨酯面漆；建立定期清潔和檢查制度。三年后跟蹤，涂層狀態保持良好。

結語

液氮罐表面的掉漆發黃，是極端低溫、冷凝水汽、紫外線、化學侵蝕及物理損傷等多重因素協同作用的結果。這不僅關乎設備外觀，更與罐體長期安全運行息息相關。通過理解其成因，并采取嚴選涂層、優化工藝、改善環境、精細維護等綜合措施，可有效延緩涂層老化失效，保障液氮罐的可靠服役與實驗室的安全高效運轉。守護這“冷若冰霜”的科學利器，需要從關注其“容顏”變化開始。
